| 利用生活垃圾焚烧飞灰制备全废物基微晶玻璃 |
| |
| 引用本文： | 李志川, 杨一博, 马蒸钊, 张思腾, 刘丽娜, 沈伯雄, 张芝昆. 利用生活垃圾焚烧飞灰制备全废物基微晶玻璃[J]. 环境工程学报, 2022, 16(6): 1925-1932. doi: 10.12030/j.cjee.202112151 |
| |
| 作者姓名： | 李志川 杨一博 马蒸钊 张思腾 刘丽娜 沈伯雄 张芝昆 |
| |
| 作者单位： | 1.河北工业大学能源与环境工程学院,天津市清洁能源与污染控制重点实验室,天津,300401;; 2.中海石油环保服务(天津)有限公司,天津,300457;; 3.南开大学环境科学与工程学院,天津,3003550;; 4.河北工业大学化工学院,天津,300401 |
| |
| 基金项目： | 国家自然科学基金面上项目（22176048）;河北省引进留学人员资助项目（C20210332）;河北省自然科学基金面上项目(E2021202030);天津市技术创新引导专项基金(21YDTPJC00820) |
| |
| 摘 要： |

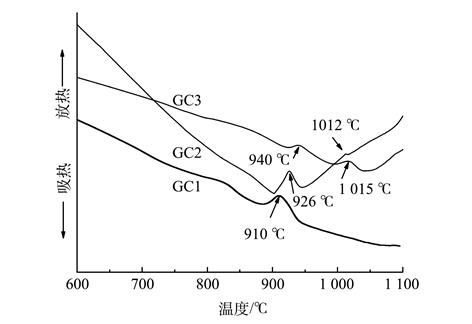

生活垃圾焚烧飞灰被划定为危险废物,随着垃圾焚烧发电技术的推广应用,其处理处置引起了广泛关注。以垃圾焚烧飞灰为主原料,通过优势配伍粉煤灰和废玻璃,制备了全废物基CaO-Al2O3-SiO2系统微晶玻璃。重点研究了烧结温度与碱度(CaO/SiO2)对微晶玻璃的晶相演变、机械物理性能和微观结构的影响,以及不同微晶玻璃的析晶机理。结果表明,当碱度在0.48-0.70时,基础玻璃的结晶方式都为三维整体结晶,但碱度的升高可以降低基础玻璃的结晶活化能。所有微晶玻璃中的晶相为钠长石、硅灰石和钙铝黄长石,不受烧结温度和碱度变化的影响。
当碱度为0.56(GC2)时,抗压强度随烧结温度的升高在总体上呈现增加的趋势,但显微维氏硬度却逐渐降低。随着碱度的增加,抗压强度先增加然后降低,当碱度为0.56时,最大值为553.77 MPa,显微维氏硬度逐渐升高,当碱度为0.70时,其最大值为5.89 GPa。此外,典型重金属的毒性浸出测试结果表明,微晶玻璃的重金属浸出浓度远低于规定的浸出阈值,对环境无潜在风险。该研究结果可为垃圾焚烧飞灰资源化利用提供参考。
|
| 关 键 词： | 垃圾焚烧飞灰 微晶玻璃 全废物基 重金属 |
| 收稿时间： | 2021-12-22 |
|
| 点击此处可从《环境工程学报》浏览原始摘要信息 |
|
点击此处可从《环境工程学报》下载免费的PDF全文 |
|
